光伏汇流带焊接设备
名称:光伏焊带汇流带全自动双条L型搭焊机
产品简介:
光伏焊带汇流带全自动双条L型搭焊机DH-1ZS
本机专为太阳能光伏组件引线焊接而研制,为了更好的解决焊接点表面不平整及传统焊接时焊接头不易清洁等诸多缺点,经过反复实验、摸索,我司独家开发热风式焊接,使焊接面光滑平整牢固,无锡拉拉尖、并彻底解决焊头清洁麻烦等问题。
本机电气元件均采用进口知名品牌;主控制人机界面西门子PLC、气动元件亚德客、温度控制欧姆龙、主要焊接部件热风枪由日本知名厂商定制,更好的保障设备的稳定性。
设备可兼容使用盘装或5KG/10KG/20轴装,配以自动放线功能,减少老款半自动搭焊机裁剪、整理填料的繁琐人工作业
详细介绍:
1.
使用电源:
AC220V 50/60Hz
2.额定功率:2KW
3.气源压力:0.6~0.8 Mpa
4.连接气管:¢10mm
5.焊接方式:进口定制热风焊
6.加热温度:600°-650°
7.压力值:0.3 Mpa
8.风量:15-25L/min
9.设备产能:700-1000次/H(双工位焊接次数,
产能
随焊带的规格变化有所不同
)
10.加工条数:2pcs(双工位独立作业)
11储料容量: 6个料盒 循环存储
12产品收集:机械爪定位抓取
13使用材料:光伏焊带汇流带
14原材料包装方式:
盘装
/轴装5KG/10KG/20KG
15放料方式:自动放料带缺料报警
16.适用宽度:3.0-8.0mm
17 适用厚度:0.2-0.6mm

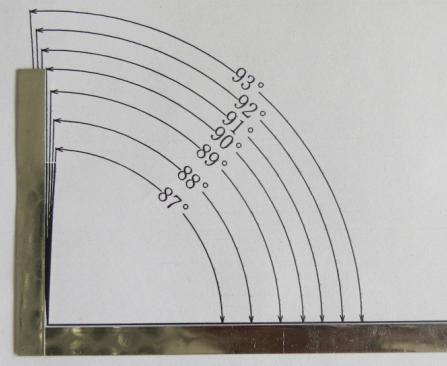

18.成型角度:90 度≤±1 度
厚度
≤焊带叠加值+0.1mm
19 长度:长边220-550mm
短边
50-120mm(更换安装板可达150mm)
20短边引线: 1.短边引线平直(标准机型)
2.短边引线末端翘起(可选配)
21.裁切精度:长、短边:±(L*0.002+0.2) mm
22.搭接位错位公差:长、短边:±0.5mm
23.虚 焊 率:0
24.设备尺寸:L1750mm*W1250mm*H1800mm
25.设备重量:约700Kg
26.汇流条与汇流条之间的焊接拉拔强度 :30N是为焊带规格6*0.35,其他的
力值大小随焊带的规格变化有所不同,请以实测为准)
27.
焊接光滑、牢固、无毛刺、无堆锡、无虚焊、脱焊
